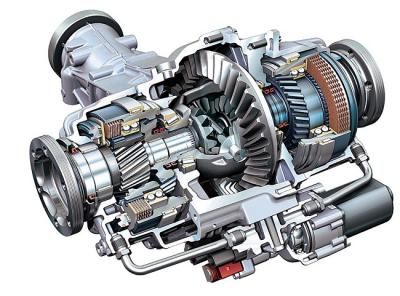

sovremennyj-differencial-avtomobilja.jpgДифференциал — непременный атрибут любого автомобиля, имеющего пару ведущих колес, между которыми механическим способом распределяется крутящий момент от одного источника (двигателя). Исключение — картинг, где техника прохождения поворотов основана на скольжениях ведущих колес, а вопросы надежности и долговечности волнуют кого-либо в последнюю очередь. Практически любой свободный дифференциал представляет собой нехитрый планетарный механизм, позволяющий правому и левому колесам реализовать равный крутящий момент при различной скорости вращения, без чего не обойтись при поворотах. Но в этом и главный недостаток: стоит одному из колес вывеситься или попасть на скользкое покрытие — крутящий момент на нем падает практически до нуля, а следом останавливается и противоположное колесо, еще имеющее контакт с поверхностью, поскольку специфика работы дифференциала лишает момента и его. Бытует ошибочное представление, что в этом случае вся тяга перераспределяется на скользящее колесо, и хотя на самом деле это не так, результат не меняется: нет зацепа — нет движения.
Как мы действуем, если некому вытолкать машину из засады?
Пытаемся либо подложить что-то под буксующее колесо, либо загрузить его, чтобы увеличить силу трения, создав тем самым крутящий момент, причем не только на этом колесе, но и на втором, как следует из принципа действия дифференциала. Но то же самое можно сделать с помощью тормозов, на чем и базируется электронная имитация блокировки дифференциала: по сигналу датчиков скорости вращения (как правило, тех же, что работают с АБС) колесо «прихватывается» тормозным механизмом — и дело, как говорится, в шляпе. Этот способ используется главным образом на полноприводных кроссоверах и внедорожниках, но концерн PSA, например, реализовал его в системе Grip Control на переднеприводниках Peugeot 3008 и 2008. Причем тут интерес представляет не столько само наличие электронной имитации блокировки, сколько различные алгоритмы работы: в режимах «снег», «бездорожье» и «песок» буксующее колесо притормаживается с разной интенсивностью. И максимальная допустимая скорость у каждого режима тоже своя: для езды по снегу, по мнению французов, достаточно 50 км/ч, по грязи можно двигаться не быстрее 80 км/ч, а в «песчаном» режиме — до 120 км/ч. Ведь чем жестче блокировка, пусть даже электронная, — тем более проблемной становится управляемость (вспомним о картинге).

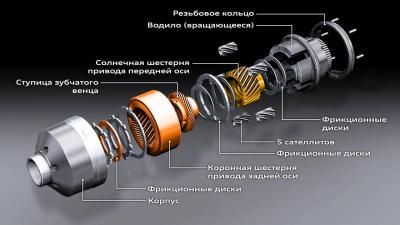

maxresdefault.jpgОднако система Grip Control и ей подобные «завязаны» не только на тормоза: они могут варьировать чувствительность электронной педали акселератора и даже «душить» двигатель, дабы не допустить закапывания колес. А если попроще, без всякой электроники? Еще в незапамятные времена отдельные умельцы ставили на ВАЗовскую «классику» два «ручника» вместо одного, по одному на каждое колесо, именно для того, чтобы при случае легче было выбраться из снега или грязи. Действительно, чего проще: забуксовал, посмотрел, какое колесо вращается вхолостую, — его и притормозил, ведь иногда требуется всего несколько оборотов, и порой помогает даже штатный стояночный тормоз. Разумеется, в массовом производстве ничего подобного никогда не было и не предвидится, да и в тюнинге чаще используется другой подход к проблеме пробуксовки.
LSD или блокировка?
Суть второго подхода — вмешательство в конструкцию самого дифференциала, ставящее своей целью сделать его, если можно так выразиться, менее дифференциальным. Грубо говоря, в определенный момент его нужно превратить в обычную пару шестерен, как у того же карта, заставляющую колеса вращаться с равной скоростью либо в зависимости от условий движения, либо невзирая на них. В первом случае эксплуатируются самоблокирующиеся дифференциалы, они же дифференциалы повышенного трения, а в англоязычной литературе чаще используется термин «дифференциал ограниченного скольжения» (LSD, Limited Slip Differential), что, в принципе, то же самое. Сущность соответствует названиям: до определенного момента узел «терпит» разность скоростей вращения колес или крутящего момента, но потом блокируется за счет той же силы трения либо полностью, либо частично. Момент и степень блокировки могут быть разными, равно как и конструкция: знаменитый червячный Torsen, кулачковый (легендарная «шишига» ГАЗ-66), цилиндрический, дисковый и т. д. Частным случаем LSD можно считать и вискомуфту, где трение возникает в специальной жидкости.
«Самоблок» считается более радикальным и эффективным решением, чем подтормаживание колес, хотя очень многое зависит от конкретной конструкции и настройки. Для примера рассмотрим винтовой дифференциал типа Quaife, предлагаемый тюнинговыми фирмами для автомобилей ВАЗ, УАЗ и даже для иномарок: его устанавливают вместо штатного дифференциала, и цена вопроса не так уж велика, порядка 10-30 тысяч рублей, в зависимости от модели. Как и обычный дифференциал, это планетарная конструкция, но нарезка зубьев шестерен тут похожа на резьбу винта, на что намекает и само название. Когда одно из колес начинает пробуксовывать, шестерни-сателлиты, находящиеся в зацеплении с полуосевыми шестернями, начинают проворачиваться, как в обычном свободном дифференциале. Однако этому препятствует трение, которое создается между сателлитами и корпусом механизма под действием центробежных сил, плюс сопротивление довольно велико и в самих винтовых парах, — это заставляет всю конструкцию вращаться почти как единая ось, хотя и с небольшим проскальзыванием, недаром блокировка называется частичной.
Как показывает опыт эксплуатации Грант и Калин с такими дифференциалами, они действительно повышают проходимость, позволяют увереннее стартовать на скользком покрытии и даже обостряют «чувство руля», что импонирует активным водителям. Но есть и обратная сторона медали: чем выше степень блокировки (а она задается конструктивно, и варьировать ее нельзя), тем сильнее поведение машины с «самоблоком» отличается от дорожных манер «гражданских» автомобилей. Для машин с задним приводом это не столь критично, но переднеприводные, коих нынче подавляющее большинство, требуют от водителя большей концентрации, а часто — и просто больших физических усилий в процессе управления. Ведь при передаче крутящего момента в повороте, особенно при добавлении или сбросе «газа», дифференциал повышенного трения стремится уравнять скорости вращения управляемых колес, что, как правило, выражается в сильной недостаточной поворачиваемости, — машина, как говорят, «упирается». К тому же, остается актуальным вопрос надежности и ремонтопригодности, поэтому сфера применения «самоблоков», как правило, ограничивается кругом энтузиастов различных видов автоспорта.
Обычному же водителю нужно совсем другое — выбраться из сугроба или преодолеть размытую грунтовку по дороге на дачу, но в штатных условиях движения не жертвовать управляемостью и комфортом. Для этого лучше всего подходит принудительная блокировка дифференциала, которая в большинстве случаев бывает полной, — как, например, сделано на нашей «Ниве», только не в межколесном дифференциале, а в межосевом. Он имеет обычную свободную конструкцию, но дополнен зубчатой муфтой, замыкающей одну из шестерен на корпус, который играет в планетарной передаче роль так называемого водила. В итоге происходит то же самое, что и в «самоблоке», но без всякого проскальзывания: дифференциал превращается в  жесткую передачу.
