Как проверить датчик коленвала?


Как проверить датчик коленвала?

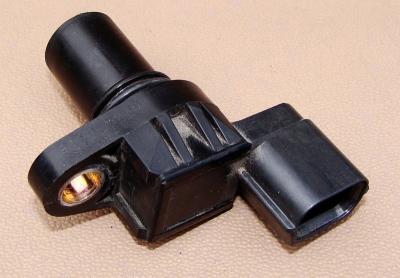

datchik-polozhenija-fazy-raspredvala-1.jpgКаждый автовладелец отлично осведомлен, насколько для работоспособности автомобиля важен датчик положения коленвала (ДПКВ). Также его еще иногда, благодаря тому, что с его помощью синхронизируется работа электронного блока управления двигателем, данный прибор называют датчиком синхронизации.
При возникновении поломок в работе описанного датчика, невозможно запустить двигатель либо же в его работе будет происходить сбой, способный привести к полной остановке (уменьшение мощности, сбои в оборотах). Также данный датчик отвечает за синхронизацию подачи топлива при повороте ключа в замке зажигания.
Признаки неправильной работы датчика коленвала:
1. заметное понижение его динамических характеристик в процессе движения машины (конечно же, у данной проблемы могут быть различные причины, но именно об этой неисправности сообщит контроллер, который зафиксирует проблему и зажжёт «check engine» на панели приборов).
2. мотор самопроизвольно понижает или повышает обороты;
3.  на холостом ходу нет устойчивости в оборотах;
4.  возникновение детонации в двигателе во время динамической нагрузке;
5.  невозможность запустить двигатель.
Приведены лишь основные характерные показатели поломок датчика оборотов коленвала, шкива привода ГРМ или генератора. Изначально необходимо для себя понимать, каким образом можно осуществить качественную проверку его работоспособности и быть стопроцентно уверенным, что все в порядке. Для чего такую проверку необходимо осуществлять всегда первой? Все достаточно несложно. Несмотря на то, что в большинстве автомобилей данный датчик расположен не в самом удобном месте, его проверка исправности отнимет у вас совсем мало ресурсов и времени. После же проверки вам станет абсолютно ясно, нужно ли заменить датчик.
Как осуществить проверку датчика коленвала?
Проверить исправность данного датчика (ДПКВ) можно несколькими способами. Для каждого варианта вам понадобятся воспользоваться определенными приборами. Наиболее часто применяются три основных подхода к проверке работоспособности датчика оборотов коленвала. Исходя из советов профессионалов, всегда перед проверкой датчик коленвала необходимо демонтировать, не забыв, при этом обозначить метками его изначальное расположение на двигателе. Понятно, что после снятия необходимо произвести визуальный осмотр датчика. Результаты визуального осмотра дают возможность обнаружить повреждения на нем, понять состояние контактной колодки, сердечника самих контактов. Загрязнения следует удалить, используя спирт или бензин. У датчика коленвала должны быть чистые контакты.
В процессе демонтажа необходимо установить расстояние от сердечника датчика до диска синхронизации. Оно должно варьироваться от 0,6 мм до 1,5 мм.
При отсутствии видимых проблем можно переходить к обнаружению скрытых в электрической схеме данного устройства.
Диагностика датчика с использованием омметра
Для измерения сопротивления обмотки датчика коленвала можно использовать омметр (мультиметр). Правильно функционирующий датчик покажет значения от 550 до 750 Ом.
Такая проверка тестером (мультиметром) заключается в проверке сопротивления катушки индуктивного датчика. Поскольку при поврежденной катушке, характеристики датчика отобразятся в первую очередь на сопротивлении. Устанавливаем нужный диапазон и проверяем щупами на выводах. Такая проверка самая элементарная и простая, по этому не может дать 100% уверенности что диагноз датчику поставлен правильно. Если вы хотите не сомневаться в собственных действиях, перед началом работ изучите внимательно инструкцию к вашему автомобилю. Когда же, полученные вами, показатели измерений не соответствуют заявленному интервалу, необходимо произвести замену датчика оборотов коленвала.
Второй подход к проверке работоспособности ДПКВ является более трудоемким и для его проведения вам уже понадобиться больше приборов:
  • мегаомметр
  • сетевой трансформатор;
  • измеритель индуктивности;
  • вольтметр (желательно цифровой);
f29477u-960.jpgТемпература воздуха в помещении имеет значение для корректности получаемых показателей, предпочтительнее 20-22 градуса. Сопротивление обмотки, как и указывалось ранее, измеряем омметром. Далее переходим к измерению индуктивности обмотки с применением специально измерителя. У нормального датчика она должна равняться 200-400 мГнДалее, используя мегомметр, переходим к измерению сопротивления изоляции. Если напряжение будет составлять 500В, данный параметр не может превышать 20 МОмПри возникновении случайного намагничивания диска синхронизации из-за ремонта датчика, следует обязательно произвести его размагничивание, используя сетевой трансформатор. Анализируя все, полученные в результате данных измерений, показатели, вы сможете сделать заключение о работоспособности датчика коленвала или же необходимости провести его замену.
Не забудьте при установке на место нового или старого прибора, внимательно ориентироваться на метки, оставленные вами при демонтаже, помня о необходимости наличия расстояния 0,5-1,5 мм от сердечника до диска синхронизации.
Третий способ диагностики датчика оборотов коленвала является наиболее точным и применяется на профессиональных станциях. Он требует наличие осциллографа и программы. При нем нет необходимости в демонтаже с двигателя прибора. Поскольку позволяет увидеть формирование сигнала. Наличие цифрового осциллографа позволяет специалистам эффективно обнаруживать различные проблемы в системе впрыска.

Вы ознакомились с тремя возможными способами проверки датчика коленвала:

  • проверка мультиметром (сопротивление обмотки);
  • проверка тестером (сопротивления изоляции и индуктивности);
  • проверка на осциллографе.
Способ проверки каждый выбирает сам по своим возможностям и знаниям. Будьте объективны в полученных результатах, а также предельно внимательны и осторожны при проверке.
