Высоковольтные провода зажигания. Назначение
Задачей высоковольтных проводов является передача электрических импульсов от катушки зажигания на свечи. Расскажем про устройство высоковольтных проводов зажигания и про их основные неисправности.Во-первых, провода должны быть устойчивыми к агрессивной среде под капотом авто, выдерживать температурный режим от -60 С до +240 С и не терять своих токопроводящих качеств.
Во-вторых - предотвращать утечку тока вплоть до контакта с наконечниками свечей. Некачественные или неисправные провода способны вывести из строя некоторые устройства автомобиля, например электронную систему и осложнить работу двигателя, вследствие чего онначнет "троить". Утечка тока или повышенное сопротивление приводят к уменьшению силы импульса и как следствие, либо к замедлению зажигания, либо к «троению» и «замиранию» двигателя на повышенных оборотах, либо вообще к отсутствию искры, особенно если свечи имеют небольшое загрязнение. В результате падает динамика, растет расход топлива (на 4-7 %) и токсичность выхлопа.
Как устроены?

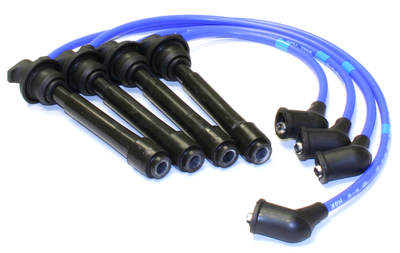

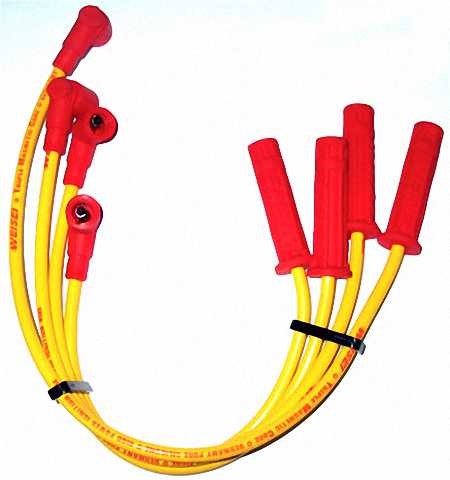

Они состоят из токопроводящей жилы, изоляции (защитного слоя), металлических контактов и колпачков. Изоляция — однослойное или многослойное защитное диэлектрическое покрытие токопроводящей жилы. Предназначена для:
-
предотвращения утечек электрического тока;
-
предохранения жилы от воздействия влаги, горюче-смазочных материалов, вредных паров и высоких температур в моторном отсеке и механических повреждений.
Металлические контакты (наконечники) обеспечивают электрическое соединение токопроводящей жилы с соответствующими контактами (гнездами, высоковольтными выводами) свечи и катушки зажигания или крышкой распределителя. Основные требования:
-
надежный контакт с токопроводящей жилой провода;
-
прочность крепления на проводе;
-
надежное соединение с выводами свечи и катушки зажигания или крышки распределителя;
-
достаточная коррозионная устойчивость для сохранения надежного контакта в процессе эксплуатации.
Колпачки защищают места соединений контактов провода с соответствующими выводами катушки, распределителя и свечей зажигания от агрессивных воздействий внешней среды и предотвращают утечку электрического тока. Основные требования к ним:
-
максимально плотное соединение с деталями системы зажигания, чтобы пыль и влага не проникали к контактам. Иногда после длительной эксплуатации снять колпачки удается только при помощи специального инструмента;
-
устойчивость к воздействию высоких и низких температур, а также к их резкому перепаду.
Виды неисправностейОсновные неисправности — разрыв электрической цепи и утечка тока. Разрыв электрической цепи происходит в месте соединения металлического контакта провода с токопроводящей жилой и другими деталями системы зажигания, например при:
1. снятии провода;
2. плохом соединении с выводами соответствующих элементов системы зажигания;
3. окислении или разрушении жилы.
В местах нарушения соединения происходит искрение и нагрев, что еще больше ухудшает ситуацию и может привести к выгоранию металлических контактов или жилы. Утечка тока происходит через загрязненные провода, свечи, крышку распределителя и катушку зажигания, а также при повреждении изоляции и колпачков провода, поэтому их диэлектрические свойства в процессе эксплуатации ухудшаются. При низких температурах высоковольтные провода становятся жесткими, увеличивается вероятность повреждения их изоляции и колпачков. Кроме того, из-за постоянной вибрации, сопровождающей работу двигателя, расшатываются места соединений, что может привести к ухудшению контакта, например в крышке распределителя. От повышенной температуры больше других страдают свечные колпачки, т.к. они находятся близко к нагретым деталям двигателя и часто выходят из строя при снятии.
Часто удается определить пробой изоляции при работе двигателя на слух (слышны щелчки) или визуально. Если открыть моторный отсек в темное время суток, то место утечки тока будет видно по проскакивающей искре. В темноте иногда заметно свечение (сияние) вокруг приборов системы зажигания из-за влажности и ионизации воздуха, например перед грозой, или при больших утечках тока. Хороший контакт в наконечниках предотвращает потерю энергии импульса, передаваемой к свечам. Поэтому желательно периодически проверять, хорошо ли вставлены наконечники в гнезда соответствующих элементов системы зажигания. Для предотвращения повреждений провода его рекомендуется снимать, начиная с колпачка, а не выдергивая за изоляцию.
