Радиатор системы охлаждения. Предназначение.
Радиатор – один из основных элементов системы водяного охлаждения, рассеивающий в воздухе тепло, отведенное от двигателя охлаждающей жидкостью.
Использование радиатора в системе охлаждения.
Задача радиатора – отводить тепло от двигателя в атмосферу, охлаждая жидкость, которая проходит сквозь него. Для обеспечения наилучшего отвода тепла его обычно монтируют в том месте, где он лучше всего обдувается набегающим потоком воздуха во время движения автомобиля – за радиаторной решеткой в передней части автомобиля. Даже если двигатель автомобиля расположен сзади, радиатор, как правило, устанавливается на то же место, что и у обычных автомобилей, а система циркуляции охлаждающей жидкостипротягивается к двигателю. Есть и альтернативные места установки – к примеру, в случае с заднерасположенным двигателем. Нередко при такой компоновке радиатор устанавливают вдоль боковой стенки (или вдоль двух стенок, если радиатора два). Поток набегающего воздуха в таком случае организован из воздухозаборников, установленных в задней части автомобиля на боковых стенках багажника.
Конструкция радиатора

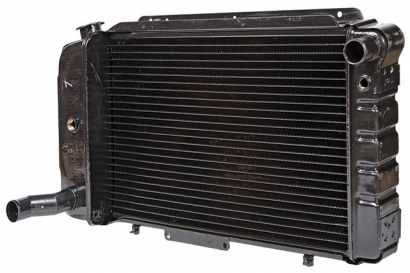

Состоит радиатор из двух бачков, верхнего и нижнего, к которым присоединены патрубки системы охлаждения, и сердцевины - основного теплообменного элемента. Бачки бывают пластиковыми и металлическими. Основная часть сердцевины представляет собой набор бесшовных трубок из латуни или алюминия с толщиной стенок до 0,15 миллиметров, соединяющих верхний и нижний патрубки. Каждая трубка покрыта оребрением - тонкими гофрированными "в гармошку" лентами из меди или алюминия. Алюминиевые радиаторы отличаются меньшим весом, но быстрее разрушаются по причине сложностей со сваркой этого металла или по причине механических воздействий. Чтобы сравняться с латунным радиатором по теплообменным свойствам, алюминиевый радиатор должен быть больше и толще. В довоенных автомобилях применялись сотовые радиаторы, сделанные из отрезков латунных трубочек с пятиугольным сечением. Внутри трубок жидкость не циркулировала, и охлаждение осуществлялось исключительно контактом металлического оребрения с воздухом.
Регулировка температуры охлаждающей жидкости
Основную функцию поддержания постоянной температуры в системе охлаждения выполняет термостат, распределяющий его движение по контурам, которые принято называть малым и большим кругом. Однако в жаркую погоду, когда поток идет по большому кругу, частью которого является радиатор, для эффективного отвода разогретого воздуха с целью поддержания постоянной температуры охлаждающей жидкости используется вентилятор или несколько вентиляторов, с механическим приводом (через вискомуфту) или с электроприводом.
Дополнительный радиатор
С появлением двигателей, работающих в разных режимах, включающих форсированный, появилась необходимость в дополнительном устройстве охлаждения. Разработчики некоторых автомобильных концернов нашли выход в параллельной установке дополнительного радиатора со своим отдельным электрическим вентилятором. Распространенная ошибка владельцев – путать дополнительный радиатор с интеркулером, который используется для охлаждения воздуха в системе турбонаддува. Дополнительный радиатор охлаждения можно видеть в моторном отсеке автомобиля Audi 200 с турбированным двигателем.
